プログラムの構造を解析し表現できるものを探していて、Webブラウザにネットワーク図を簡単に書けるものを見つけました。

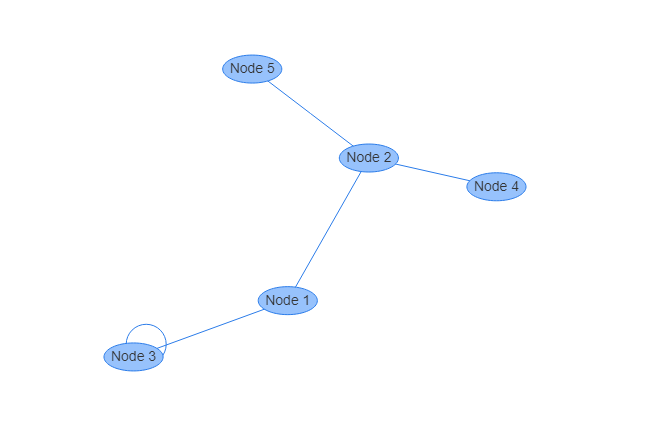

色々と試してみたのですが vis.js が良さそうです。サンプルを動かしてみましたが、こんな感じでWebブラウザに表示されます。
サンプルコードはこんな感じです。Thymeleafを使用しています。
sample.html
<!DOCTYPE html> <html xmlns:th="http://www.thymeleaf.org"> <head> <meta charset="UTF-8"> <title>sample</title> <script type="text/javascript" src="https://unpkg.com/vis-network/standalone/umd/vis-network.min.js"></script> </head> <body> <h2>Analyze Graph</h2> <div id="network" class="network-graph mb-3"></div> </body> <script src="/script.js" th:src="@{/script.js}"></script> </html>
script.js
// create an array with nodes var nodes = new vis.DataSet([ { id: 1, label: "Node 1" }, { id: 2, label: "Node 2" }, { id: 3, label: "Node 3" }, { id: 4, label: "Node 4" }, { id: 5, label: "Node 5" }, ]); // create an array with edges var edges = new vis.DataSet([ { from: 1, to: 3 }, { from: 1, to: 2 }, { from: 2, to: 4 }, { from: 2, to: 5 }, { from: 3, to: 3 }, ]); // create a network var container = document.getElementById("network"); var data = { nodes: nodes, edges: edges, }; var options = {}; var network = new vis.Network(container, data, options);
ここで要注意なのがjavascriptを呼び出す位置です。
サンプルにはhtmlファイルまでありませんでしたが、普通にhead要素内でjavascriptを呼び出したらエラーになりました。なので、エラーが起きないことを確認できたbody要素の下で呼び出しています。
