PlantUMLの汎用的なオブジェクト一覧

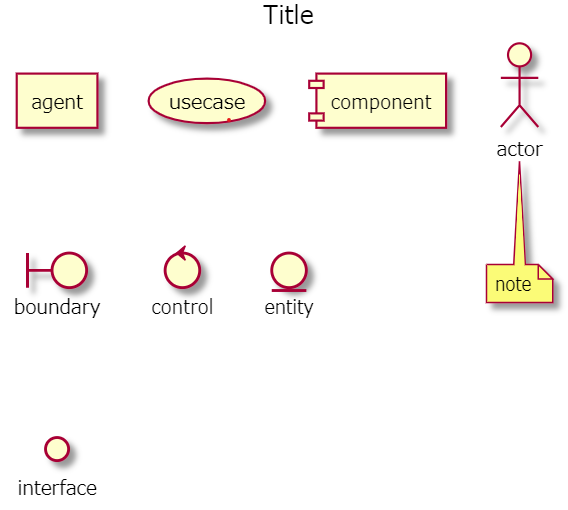

オブジェクト一覧

@startuml
title Title
/'
  PlantUMLで汎用的に使用できるオブジェクト一覧をご紹介します。
  この他のオブジェクト、例えばクラス図に使用するclassは
  汎用的なオブジェクトと併用することは出来ません。
'/
actor actor
note bottom : note
agent agent
usecase usecase
'(usecase omit)
component component
'[component omit]
boundary boundary
control control
entity entity
interface interface
@enduml

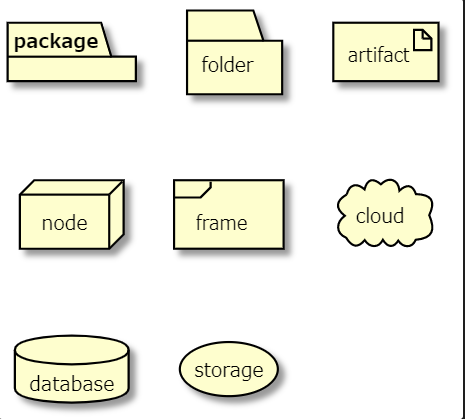

パッケージ一覧

@startuml
package package
folder folder
artifact artifact
node node
frame frame
cloud cloud
database database
storage storage
@enduml

参考

PlantUML 概要
